拼接屏与矩阵的连接原理,看懂这篇文章就够了

发布日期:2020-10-14 09:28 来源:http://www.jahosen.com 点击:

拼接屏与矩阵的连接原理,看懂这篇文章就够了

 拼接屏与矩阵的连接原理,看懂这篇文章就够了

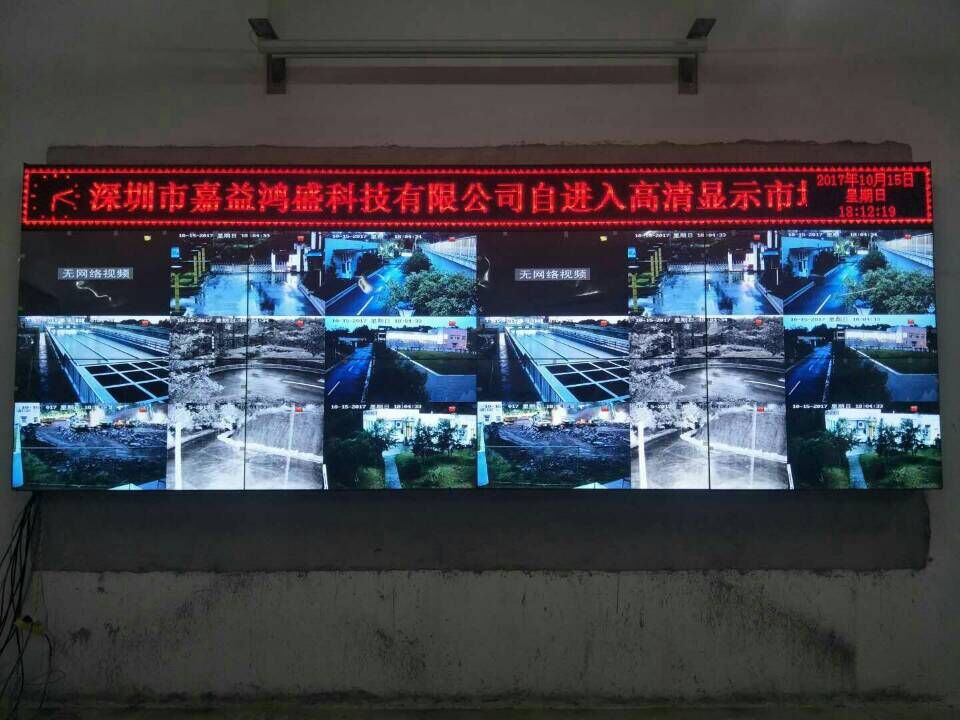

   当我们使用液晶拼接系统时,矩阵是控制设备之一,主要用于将多个计算机信号切换到多个输出终端。那么他们是如何联系的呢?以下是对你的简单介绍。
所需设备
1.信号源:图像上拼接屏幕的信号源没有限制。但是从拼接屏幕的显示效果来看,建议选择信号质量和分辨率更高的信号源。可以选择HDMI、DVI等高清信号源。
2.拼接屏幕:在选择拼接屏幕时,要注意以下几点:拼接屏幕一般包含一个内置的拼接屏幕处理器,它与一个拼接处理器的软件相匹配,这个处理器的功能是完成各种屏幕之间的图像拼接。
3.矩阵:拼接屏幕处理器只能实现图像融合功能,不能显示视频切换功能,所以我们需要一个矩阵切换器来实现切换功能。矩阵的接口类型取决于信号源和大屏幕的接口。矩阵的输入端数量取决于信号源的数量,矩阵的输出端大小取决于拼接屏幕的大小,但矩阵的输出端口必须大于或等于拼接屏幕的所有接口。
拼接屏与矩阵之间的连接操作
(1)信号源输出与矩阵;的输入端相连
(2)矩阵的输出端连接到拼接屏幕的每个屏幕上;
(3)拼接屏中的各屏通过RS-232线路串联(或网线);
(4)拼接屏幕之间串联的RS-232线(或网线)连接到最后一个屏幕,然后输出与控制计算机连接;
(5)矩阵的RS-232串口也通过RS-232线与控制计算机相连;
(6)在显示设备上压缩相同的信号。
(7)通过拼接处理器的软件控制矩阵,打开软件,找到软件上的“模式”按钮,点击选择“拼接按钮”按钮,打开拼接控制面板。
(8)根据屏幕拼接的大小,选择拼接信号源,然后用鼠标框选择输出通道,最后按“拼接执行”实现拼接功能。

  以上是拼接屏与矩阵连接的原理,以上只是简单介绍,希望对大家有所帮助。如有不懂或不懂的地方,请直接咨询我们的工作人员!电话:18002501526
